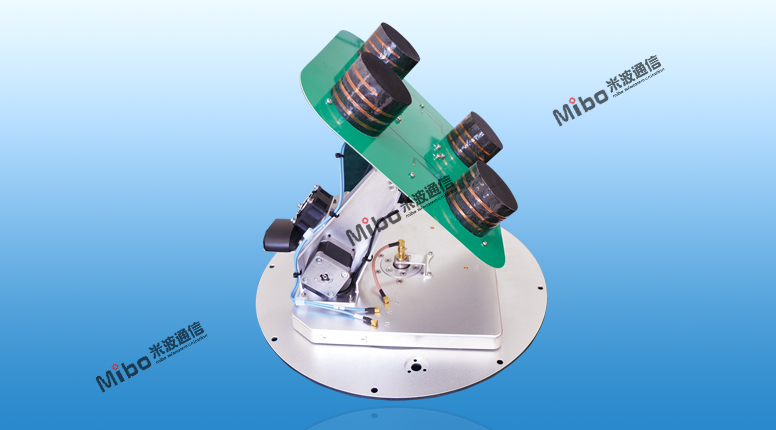

L頻段自動跟蹤衛星天線主要用于捕獲、接收低軌道移動通信系統衛星信號。該天線采用兩軸步進伺服跟蹤平臺，以圓極化微帶天線作為接收天線，相對于一般的全向天線，其增益更高，接收距離更遠。
該天線內部集成放大變頻、電機驅動、數據處理與控制、信號檢測等功能電路，外部安裝有北斗定位天線和角度傳感器，配合自行開發的上位機軟件，能夠準確計算出衛星相對于天線的位置；通過調整俯仰、水平角度，實現對衛星信號的捕獲。同時，天線內部的信號檢測單元實時對衛星信號強度進行檢測，對天線的姿態持續微調，使其總是能夠接收到信號最大值。使用4個L頻段自動跟蹤衛星天線組成陣列，可以實現對經過當前區域內的任何一顆衛星信號的捕獲、跟蹤。
接收頻率：1616MHz～1626.5MHz
輸出頻率：66.75MHz～77.25MHz
極化方式：右旋圓極化
天線增益：≥12dB
鏈路增益：≥75dB
轉動范圍：俯仰：0°～90°； 方位：0°～360°
跟蹤精度：優于天線半功率波束寬度的1/5。
工作電壓：DC 20V～28V
最大功耗：不超過40W
環境溫度：
工作溫度：-40℃～55℃
儲存溫度：-50℃～65℃
尺寸與重量
尺寸：高度約425mm；直徑約360mm。
重量：不超過8.5kg。
